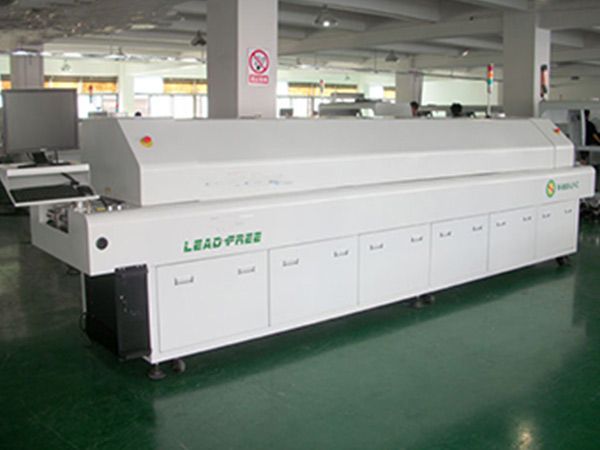

RF系列標準型無鉛熱風回流焊

產品參數/ Product parameter

技術參數: Specifications
型號Moder	VS-RF650LF	VS-RF750LF		VS-RF850LF	VS-RF1050LF
加熱部分參數 Heating system
加熱區數量 Heating zone	上6/下6 U6/D6	上7/下7 U7/D7		上8/下8 U8/D8	上10/下10 U10/D10
加熱區長度 Heating Zone length	2180mm	2520mm		2920mm	3320mm
冷卻區數量 Cooling zone quantity	2
排風量	10m3/min×2 以上
運輸部分參數 Conveyor system
PCB最大寬度 Max width of PCB	400mm
導軌調寬范圍 Rail adjustment range	50～400mm
運輸方向 Conveyor direction	左→右(右→左可選) L→R(R→L option)
導軌固定方式 Fixation type of rail	前固定(選項:后固定) Front or rear rail fixed
運輸帶高度 Conveyor height	900±20mm
PCB運輸方式 Conveyor type	鏈傳動+網傳動（選項:中央支撐） Chain+Mesh
運輸帶速度 Conveyor speed	0～1800mm/Min
控制部分參數 Controlling system
電源 Power	3ψ 380V50/60HZ
總功率	47KW	57KW		67KW	83KW
啟動功率Star-up power	28KW	34KW		40KW	56KW
正常消耗功率 Normal power	Approx.9KW	Approx.11KW		Approx.14KW	Approx.18KW
功率分配	第一和最后兩個加熱區上下各為5KW，其余上下各為3KW
升溫時間 Heat-up time	Approx. 20min
溫度控制范圍 Range of temp. control	室溫～350℃ Room temp.~ 350℃
溫度控制方式 Temp. control	PID&SSR
溫度控制精度 Temp. control accuracy	±1℃
PCB板溫分布偏差 PCB temp. deviation	±3℃
設置參數存儲	可存多種設置參數
異常警報 Abnormal alarm	溫度異常 (恒溫后超高溫或超低溫) / 掉板報警 Over-temperature difference and PCB drop alarm
信號燈	三燈式黃－升溫；綠－恒溫；紅－異常1
整機尺寸 Dimension Size	L4350xW1500xH1500	L4680xW1500xH1500	L5020xW1500xH1500			L4680xW1500xH1500
重量Weight	Approx.1300kg	Approx.1400kg	Approx.1700kg			Approx.1950kg
