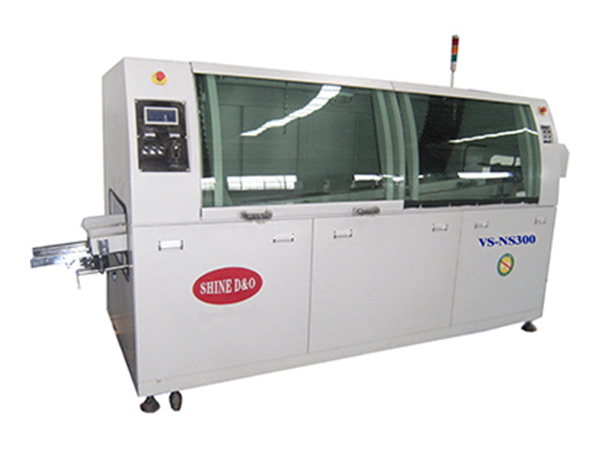

NS系列標準型無鉛波峰焊

產品參數/ Product parameter

規格表	NS系列無鉛波峰焊
	VS-NS350	VS-NS300	VS-NS250
外形尺寸：	4600X1300X1700	3800X1200X1650	2500x1200x1600
重量	Approx:1300kg	Approx.1200Kg	? Approx.800Kg
電源	3P5W,380V50/60HZ 63A
啟動功率	22kw	20kw	10kw
正常運行功率	8kw	6kw	3kw
控制系統	觸摸屏控制(Board)＋PLC
噴霧方式	氣缸式(Air cylinder)
助焊劑容量	6L
噴霧氣壓	0.25MPa~0.4MPa
助焊劑流量控制	10-100ml/min
抽風方式	上下抽風(Up&down exhaust)
抽風管直徑	Φ200
排風量	25M³/min?
預熱方式	熱風+紅外補償		全紅外預熱
溫度控制方式	PLC溫控模塊		PID+SSR
預熱區數量	3	2	1
預熱區長度	1900mm	1800mm	?600-800mm
預熱溫度可調范圍	室溫(Room Temp.)～250℃
預熱區功率	10KW	8kw	4kw
預熱升溫時間	Approx.15min（setting:150℃）
寬度范圍 ((L×W)( mm)	Max:350mm	Max: 300mm	? Max: 250mm
PCB 傳送方向	從左到右(L→R)
傳送速度范圍 (mm/min)	0-2000
運輸高度	750±20
允許PCB元件高度	上(TOP)：120mm，下(Bottom):15mm
速度控制方式	變頻器閉環無級調速(Closed loop)
爪	雙鉤鈦爪
導軌寬度調整方式	手動(Manual)
導軌角度	4°～7°
錫爐工作方式	機械式(Motor drive)
錫爐材質	全鈦（Full titanium）
波峰調節方式	變頻器(Inverter)
錫爐發熱管功率	380VAC 12KW		?380VAC 6KW
錫爐最高溫度	300℃
錫爐容量	350kg	300kg	?250kg
波峰驅動功率	1/2HPX2 3P220VAC
錫爐升溫時間	Approx180min（setting:250℃）
爐溫控制方式	PID+SSR
冷卻方式	常溫風冷(Forced)
